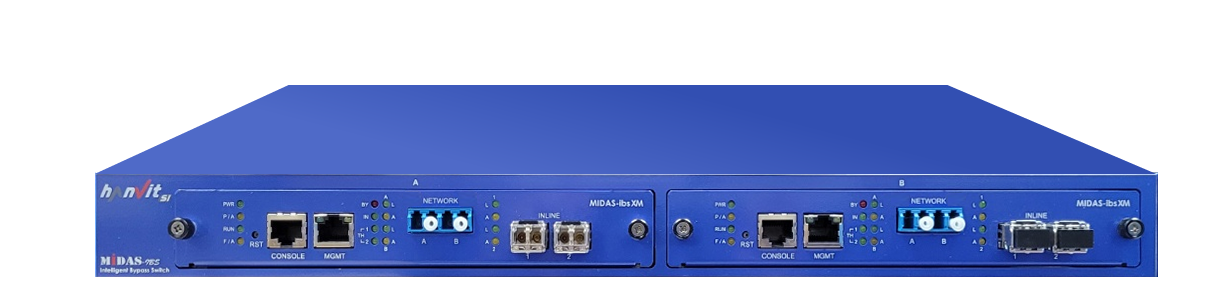

한빛에스아이의 MIDAS-ibs는 네트워크의 가용성과 업타임을 최대한으로 보장하기 위해 연결된 인라인 장치의 상태를 지속적으로 모니터링 합니다.
인라인 장치로 전송한 하트비트 패킷이 정상적으로 회수되면 프라이머리 경로를 유지하다가 하트비트 패킷이 회수되지 않으면 세컨더리 경로, 즉 바이패스 경로로 즉시 우회 시킵니다.
인라인 장치의 장애로 인해 네트워크 통신이 중단되는 것을 방지함으로써 네트워크의 안정적인 가용성을 보장합니다.
Inline 포트의 트랜시버 모듈 선택으로 1G Copper, 1G Fiber 혹은 10G Fiber 인라인 장치를 연결할 수 있습니다.
|
|
크기 : 436 x 350 x 44 mm (W x D x H)
무게 : 4.6kg
작동온도 : 0~50℃
상대습도 : 10 ~ 90% (Non-condensing)
크기 : 436 x 350 x 44 mm (W x D x H)
무게 : 4.6kg
작동온도 : 0~50℃
상대습도 : 10 ~ 90% (Non-condensing)
크기 : 436 x 350 x 44 mm (W x D x H)
무게 : 4.6kg
작동온도 : 0~50℃
상대습도 : 10 ~ 90% (Non-condensing)
네트워크가 정상적으로 작동하는 경우의 바이패스 스위치 동작입니다.
바이패스 스위치는 인라인 장치로 heartbeat 패킷을 주기적으로 보내 인라인 장치의 헬스를 체크합니다.
바이패스 스위치가 인라인 어플라이언스로 보낸 heartbeat 패킷이 회수되지 않으면 바이패스 경로로 즉시 전환합니다. 인라인 어플라이언스를 거치지 않고 네트워크 디바이스 A와 B가 직접 통신하게 됩니다.
바이패스 스위치는 인라인 어플라이언스로 heartbeat 패킷을 지속적으로 보내 인라인 장치의 상태 복구 여부를 확인합니다.
네트워크 링크의 한 쪽이 단절되면 반대 쪽 네트워크 링크도 단절 시킵니다.
네트워크 상 하단 링크 중 어느 하나가 단절된 경우
다른 쪽 링크도 다운시켜 링크 경로를 변경할 수 있도록 합니다.
바이패스 스위치가 바이패스 모드로 동작하고 있는 동안 트래픽을 복제하여 Out-of-band 모니터링 어플라이언스로 전달합니다. 바이패스 동작 중에도 네트워크 트래픽에 대한 모니터링을 실행할 수 있습니다.
